Bump Test Generator - Bump Test Vibration
Dinámica del rotor - Análisis de resonancia - Frecuencia natural

Ensayo NVH - Medición NVH - Equipos de ensayo NVH - Análisis NVH

ROGA Instruments ofrece un sistema completo para las siguientes tareas de medición: Generador de bump test, bump test de vibración, dinámica de rotor y análisis de resonancia.

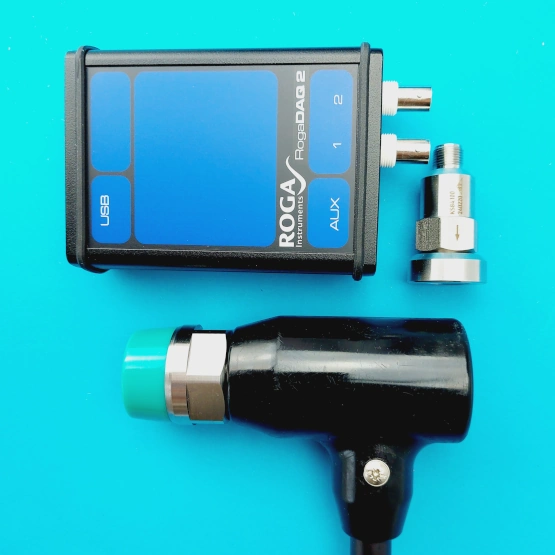

Todos los componentes necesarios están incluidos en el DAQ2-BUMP-SET como sigue. Martillo de impulso, acelerómetro, RogaDAQ2, cable sensor de 2 metros de longitud, software NVH-IMP y NVH-FFT.

DAQ2-BUMP-SET

Bump Test
Entradas analógicas
2 canales BNC, IEPE, AC, DC
Muestreo simultáneo de ADC
2
Resolución ADC
24 Bit
Frecuencia de muestreo
48 kHz
Entrada de rango
Entrada tacómetro
±10 Volt para Acelerómetro IEPE
±30 Volt para señal RPM de 24 V
Acoplamiento AC o DC
Seleccionable
Suministro de sensores IEPE
4 mA – 24 Volt
Filtro anti-aliasing
Ajuste automático
Precisión
mejor ± 0,1 dB
Rango dinámico
124 dB(basado en FTT)
THD
< 0,005%,
Respuesta en frecuencia
DC – 24 kHz (± 0,05 dB)
Co IEPE
0.3 – 24 kHz (± 0,05 dB)
Funciona con un puerto USB
Consumo de energía < 1 W
Rango de temperatura
0 a + 50 °C
Dimensiones
85 (an) x 132 (pr) x 35 (al) mm
Peso
230 gramos

Prueba del martillo Imulse

Forma de deflexión operativa
Animación de estructuras ODS
